【傳力接頭產品說明】新躍牌傳力接頭技術資料

         傳力接頭又叫伸縮接頭、伸縮節、補償器、伸縮器。是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道，這樣不僅提高工作效率，而切對泵、閥們等設備起到一定保護作用。 　　

適用介質：

        本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

用途：

　　傳力接頭是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝。它可承受管線的軸向壓力，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。

優點：

         1.安裝簡單方便、方便閥門安裝、可承受管線的軸向拉力。 　　

        2.該產品采用金屬鑄造或焊接組成，松套部位選用梯形橡膠密封圈，在壓蓋和螺栓的作用下。 　　

        3.利用橡膠壓縮彈性變形原理。迫使密封圈變形于接頭本體伸縮管外壁之間進行靜密封。 　　

        4.金屬和密封圈嚴格按使用性能及用戶要求選用。材質外部涂裝高強度防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。因?yàn)楸倔w與伸縮管之間有一定間隙，使它具有一定的軸向和徑向位移。 　　

       5.在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換，實為管道安裝運行業中最為理想的配套產品。 　　

產品使用范圍 ：　　

        1.因?yàn)樵撓盗挟a(chǎn)品屬金屬制造品，其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，被慣犯應用月電力，冶金等方面。 　　

       2.給排水和污水處理等行業，主要作用于水泵與閥門和管道之間的連接，它在管道運行中有一定的多向位移作用，可以緩解。 　　

      3.管道運行中的盲板推力，對管道起到一定保護作用，特別是對管道的安裝和維修提供了極大的便利，但是在水泵出口處和管道轉角處應采用傳力接頭，因?yàn)閭髁宇^通過傳力螺栓（即全絲螺栓）能把啟泵時的盲板。 　　

     4.推力傳導到泵和管道各部位，避免推力集中于管道或泵的近端發生沖擊力損傷設備。

傳力接頭具體分類：

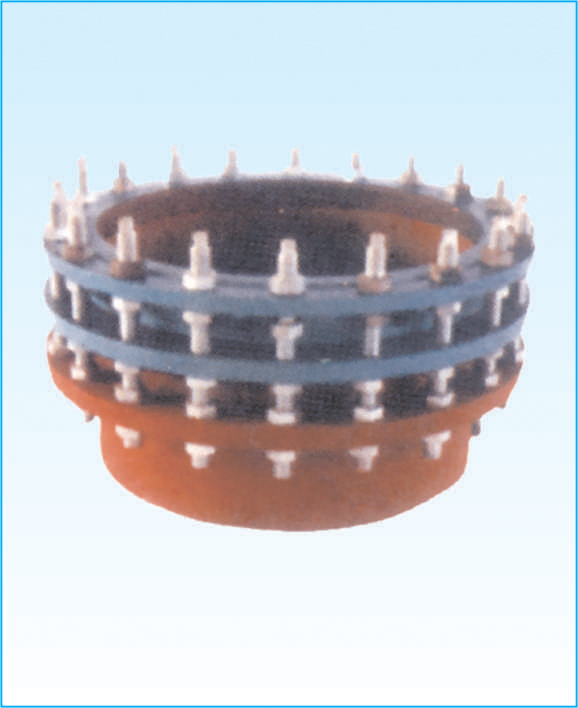

      按外形分為：VSSJAFG（CF）型單法蘭傳力接頭，VSSJAF（C2F）型雙法蘭傳力接頭，VSSJAFC（CC2F）型可拆式雙法蘭松套傳力接頭。

     按型號分為：雙法蘭傳力接頭的型號有VSSJAF/C2F型、VSSJAFC/CC2F型；單法蘭傳力接頭的型號主要有：VSSJAFG/CF型。 　　

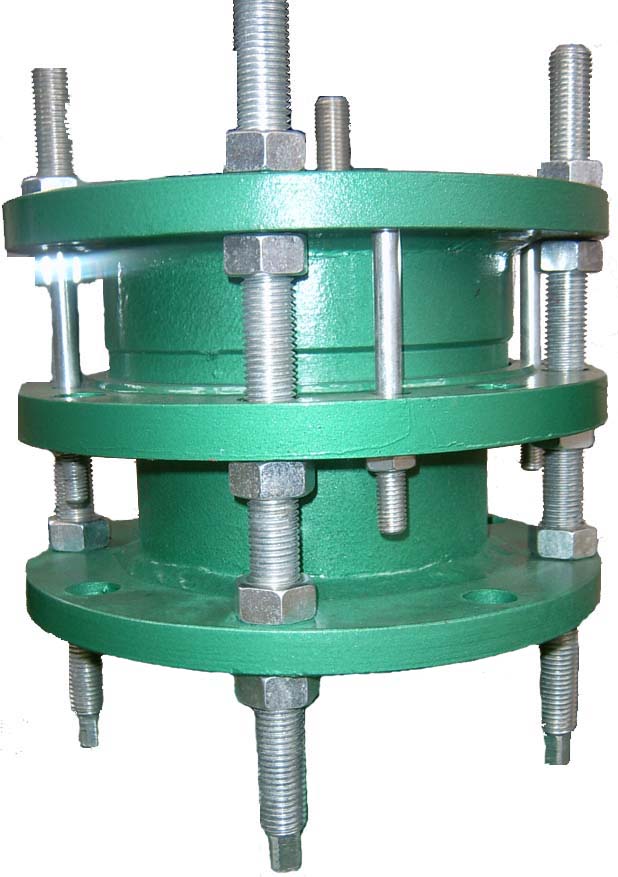

     按結構分為：1、本體 2、密封圈 3、壓蓋 4、短管法蘭 5、螺柱 6、螺母

傳力接頭標準：

     1、C2F型雙法蘭傳力接頭采用GB/T12465-2002標準，雙法蘭傳力接頭以前的型號為VSSJAF。 　　

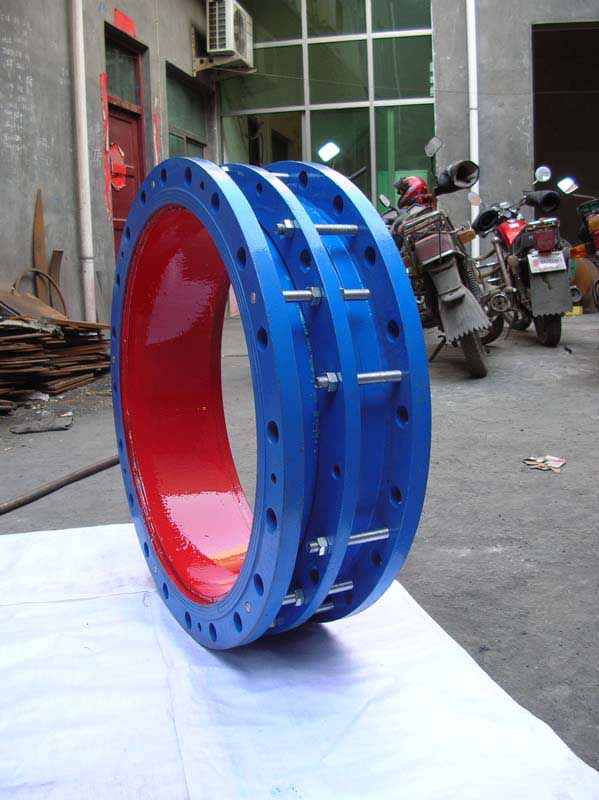

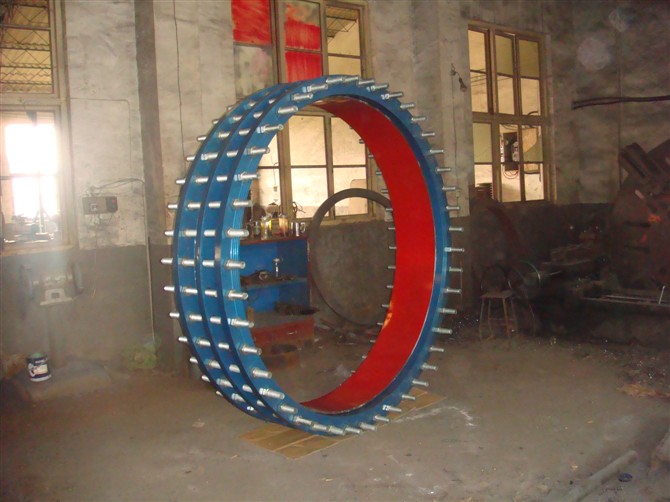

     2、雙法蘭傳力接頭是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。雙法蘭傳力接頭能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。 　　

     3、單法蘭松套傳力接頭，型號VSSJAFG（1999標準）或CF（2002標準）型，由法蘭式松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。它能傳遞被連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移主要用于與泵、閥門等附件的松套連接。優點：安裝簡單方便、方便閥門安裝；特點：一邊法蘭、一邊焊接方式。

傳力接頭執行標準

　　GB/T12465-2007, GB/T12465-2002, GB/T14414-1993。

材質：

　　主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。

安裝說明：

        1.單法蘭傳力接頭適用于一邊與法蘭連接，一邊管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，合其成為一個，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整，在工作時可以把軸向推力傳遞至整個管道。 　　

       2.雙法蘭傳力接頭由本體、密封圈、壓蓋、伸縮短管等主要部件組成。適用于兩邊均與法蘭連接的管道中，安裝時調節產品兩端與法蘭的安裝長度，對角集資均勻擰緊壓蓋螺栓，使其成為以整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。優點：安裝簡單方便、方便閥門安裝；特點：一邊法蘭、一邊焊接方式。 　　

產品說明： 　　

     1、C2F型雙法蘭傳力接頭采用GB/T12465-2002標準，以前的型號為VSSJAF。 　　

     2、它是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。它能傳遞被連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移。主要用于泵、閥門等附件的松套連接。 　　

     3、產品材質：Q235、QT400-15、QT450-10。
